水泵房自動化控制系統
水泵房自動化控制系統
系統介紹
目前煤礦井下排水系統多采用手動直接控制，水泵的開停及選擇切換均由人工根據目測的水位、壓力、負壓等完成，還做不到根據水位或其它參數自動開停水泵，這將嚴重影響井下主排水泵房的管理水平和經濟效益的提高。我公司研發的該系統以安全、可靠、先進為設計原則，實現在安全生產指揮調度中心對井下排水系統的所有設備進行網絡監視和控制，做到泵房無人值守、設備安全可靠運行。
系統結構

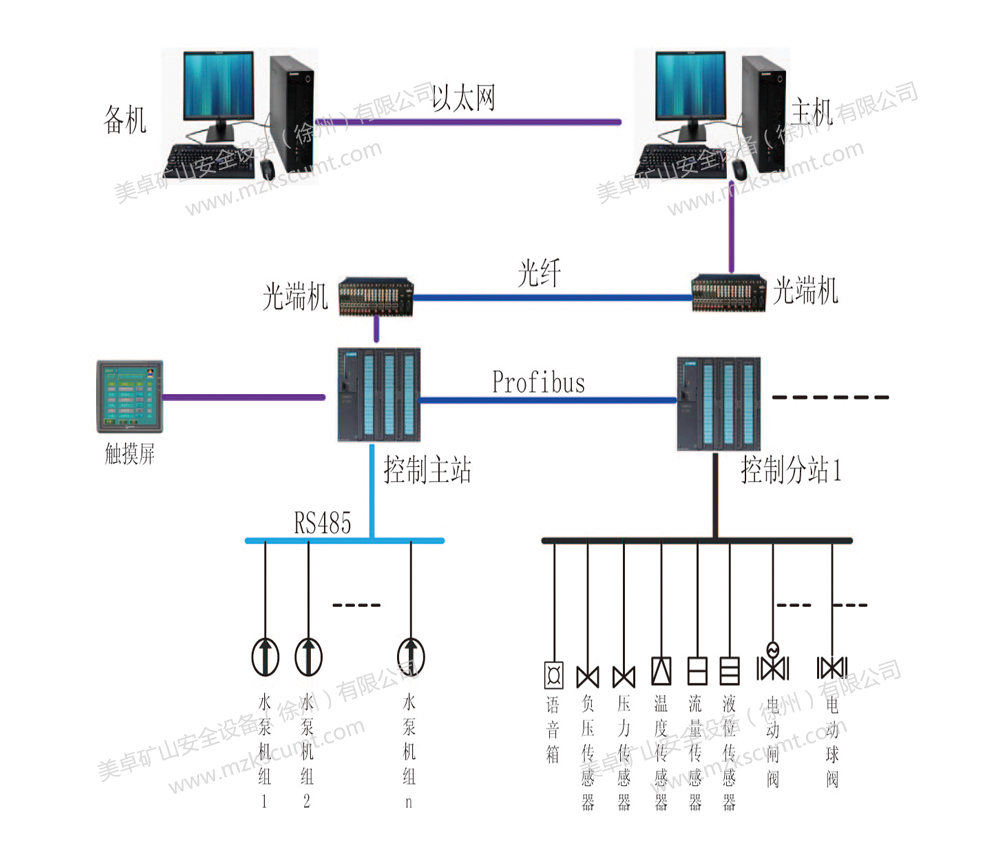

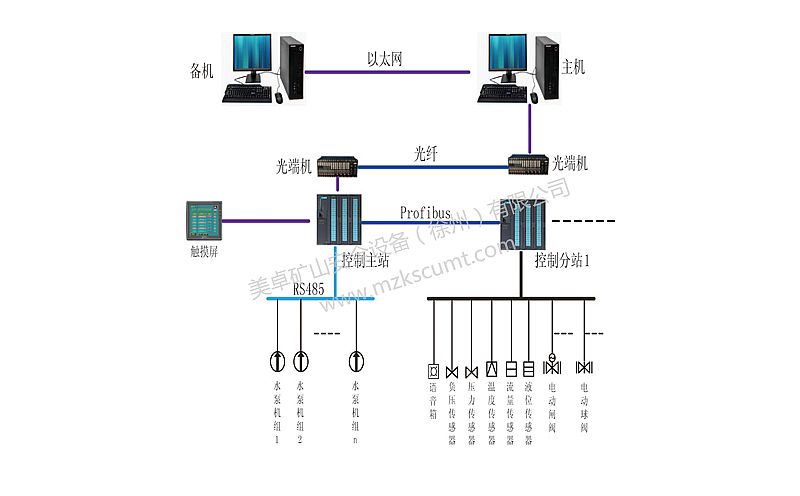

系統采用分布式結構，主要由井下控制主站、控制分站、綜合操作臺、防爆電動閘閥、防爆電動球閥、現場設備控制箱、模擬量采集傳感器等構成，地面操作站位于調度控制室，所有數據均由以太網或工業總線傳輸至地面控制主機。
系統主要功能
監測功能

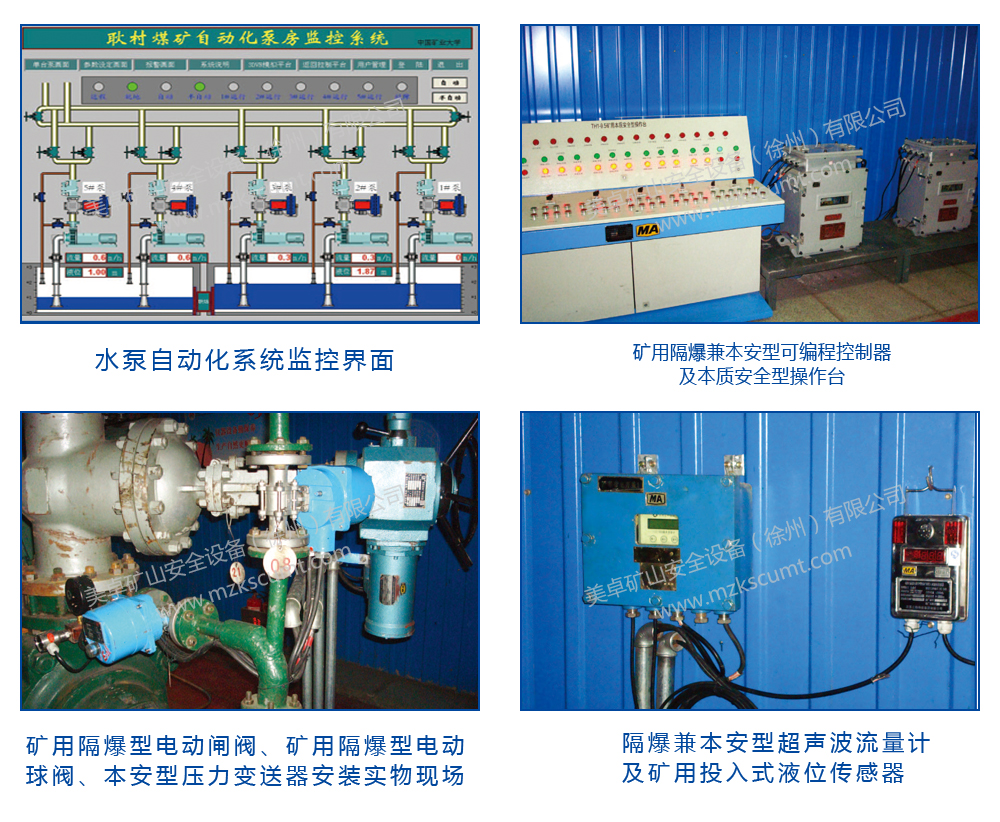

●實時數據監測：通過地面主機能夠?qū)崟r監測各個水泵的運行工況及主要的運行參數，如水泵的開停狀態、電壓、電流、電機軸承溫度、排水流量大小和排水壓力等。系統可以根據實時數據分析設備運行狀態，提供系統內部狀態的自診斷與故障預警機制，實現設備遠程可靠性控制保護，為設備的安全穩定運行提供了可靠的依據。
●安全穩定組態軟件：能7*24小時穩定運行，易于操作維護；動畫效果美觀大方，能動態顯示各設備的運行情況。
●強大的報表功能：能查詢出各設備不同時段的運行狀態和設備操作記錄，對一些必要的運行參數可以定期打印報表以達到檢測的目的。
控制功能
●就地控制：使用控制開關就地控制水泵的啟動和停止，閉鎖遠程監控，系統監測工況參數和電氣參數，出現錯誤操作和故障時發出報警。
●集中控制：使用系統操作控制臺，分別對泵房設備進行模擬顯示運行參數、操作控制、設置調整等。
●自動控制：
單臺自動控制：監控系統按設定工況和程序自動控制設備運行。
聯合自動控制：監控系統按設定工況和程序自動控制多臺設備根據工況情況聯合運行，可實現多泵順序啟動與輪流運行，液位恒定+削峰填谷自動控制。
●遠程控制：地面控制中心通過網絡遠程操作控制水泵，可設定和修改水泵的運行條件、工況參數和控制程序，可遠程實施集中控制和自動控制。
●檢修控制：防誤和故障保護退出，使用就地和集中控制單獨操作設備。
